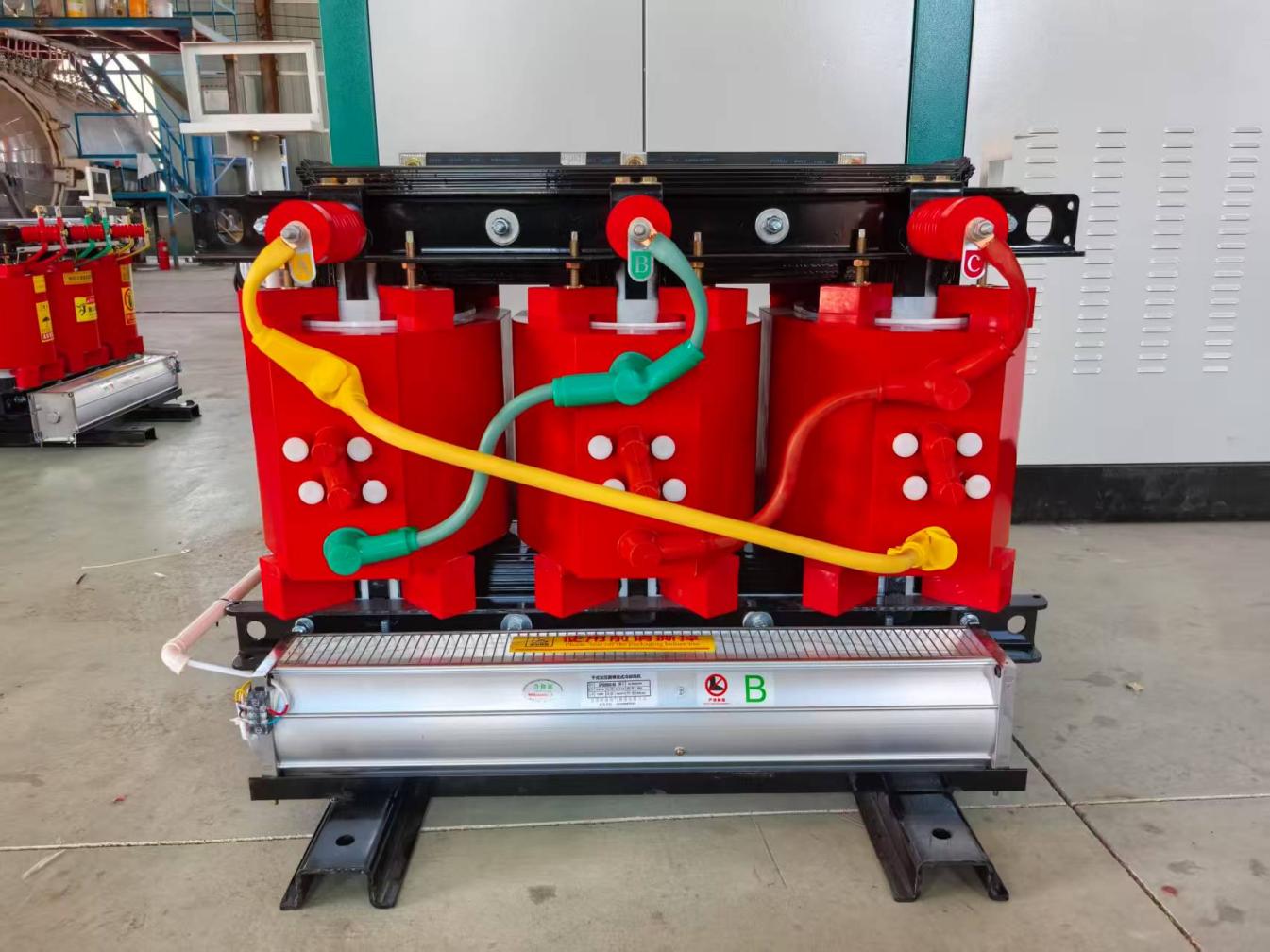

Produkta pārskats
The100KVA sausā tipa transformatorspārveido 10kV uz 400V strāvu pie 50Hz, izmantojot Dyn11 konfigurāciju, ar piespiedu-gaisa dzesēšanu un zemu-trokšņu vibrācijas izolāciju.
Piegādes apjoms
Produkts: Lieto sveķu tipa transformators
Fāžu skaits: trīs{0}}fāzes
Nominālā jauda: 30KVA - 3150KVA sausā tipa transformators
Primārais spriegums: 10 000 V
Sekundārais spriegums: 400V
Frekvence: 50Hz
Vektoru grupa: Dyn11
Pielāgojama ražošana: pieejama
Tehniskās specifikācijas
|
Modelis |
SCB10-100kVA-10/0,4 |
|
Tips |
Sausais veids Transforme |
|
Standarta |
IEC60076 |
|
Nominālā jauda |
100kVA |
|
Biežums |
50 HZ |
|
Fāze |
Trīs |
|
Dzesēšanas veids |
ANAF |
|
Primārais spriegums |
10 KV |
|
Sekundārais spriegums |
0,4 KV |
|
Tinuma materiāls |
Varš |
|
Vektoru grupa |
Dyn11 |
|
Impedance |
4% |
|
Pieskarieties Mainītājam |
NLTC |
|
Pieskaršanās diapazons |
±2*2,5% @ Primārā puse |
|
Nav slodzes zuduma |
0,4 kW |
|
Par slodzes zudumu |
1,57 kW |

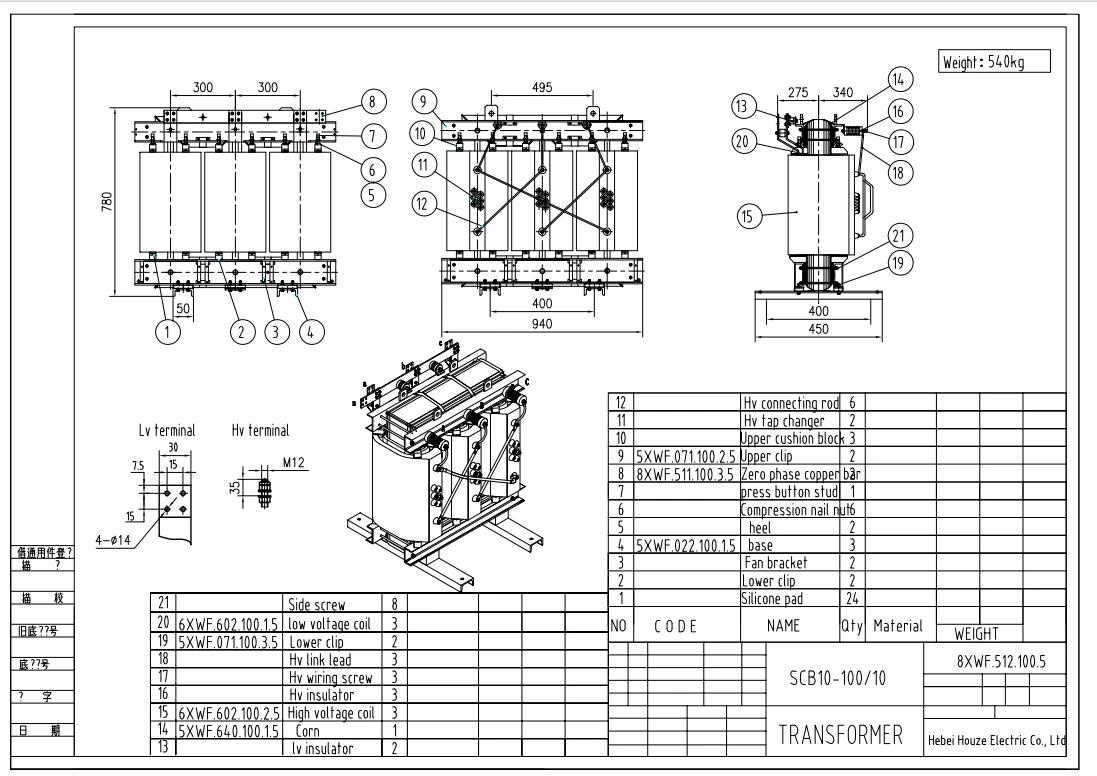

Inženiertehniskie rasējumi un izkārtojums
Atbilstība un sertifikāti
✔ IEC 60076 standarts:Dizains un tips{0}}pārbaudīts saskaņā ar IEC 60076 1.–11. daļu.
✔ ISO 9001:2015 sertificēts:Auditēti ražošanas procesi ar pilnīgu izsekojamību no izejmateriāla līdz gatavai vienībai.
✔ Atbilstība ISO 14001:2015:Videi saudzīga ražošana, kas nodrošina prasībām atbilstošu atkritumu un resursu apsaimniekošanu.
✔ CE marķējuma atbilstība:Sertificēts, lai atbilstu veselības un drošības standartiem Eiropas tirgos.
✔ Tipa pārbaudes sertifikāts:Apstiprinājušas neatkarīgas laboratorijas īssavienojuma{0}}un temperatūras ierobežojumiem.
Transformatora procesa plūsmas diagramma

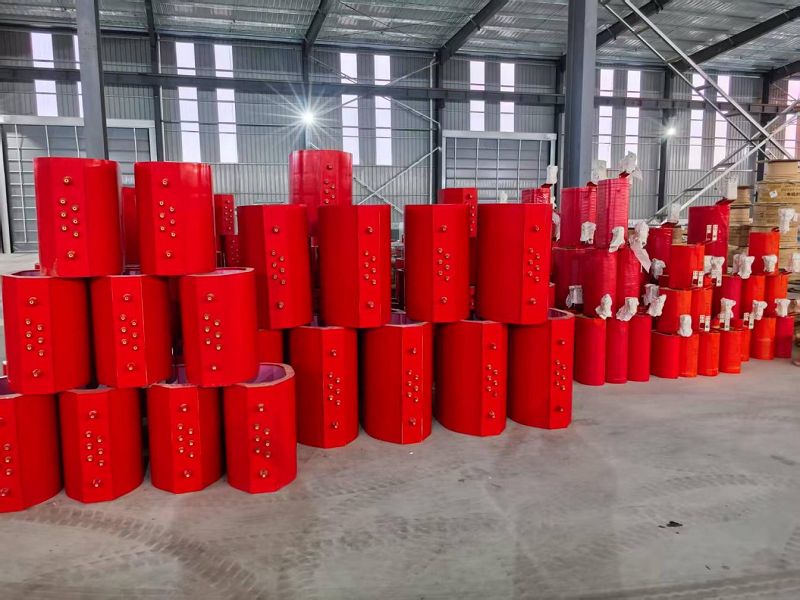

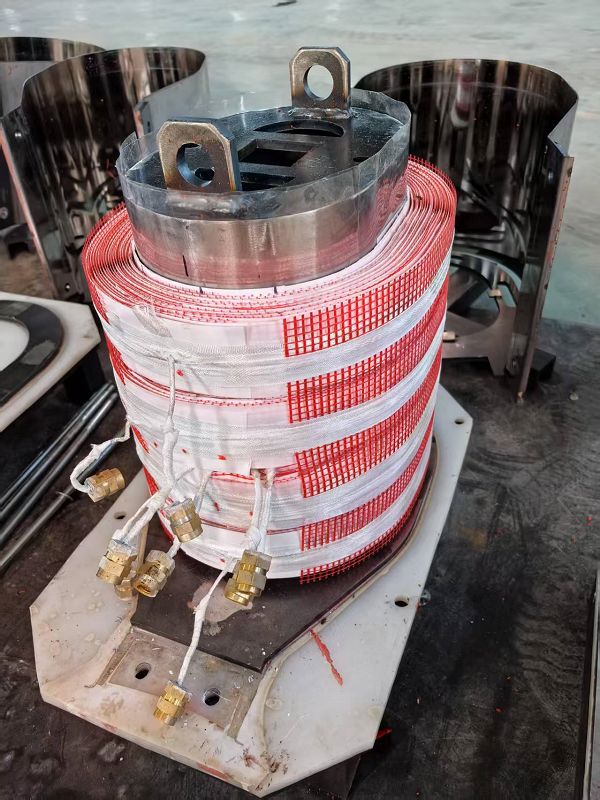

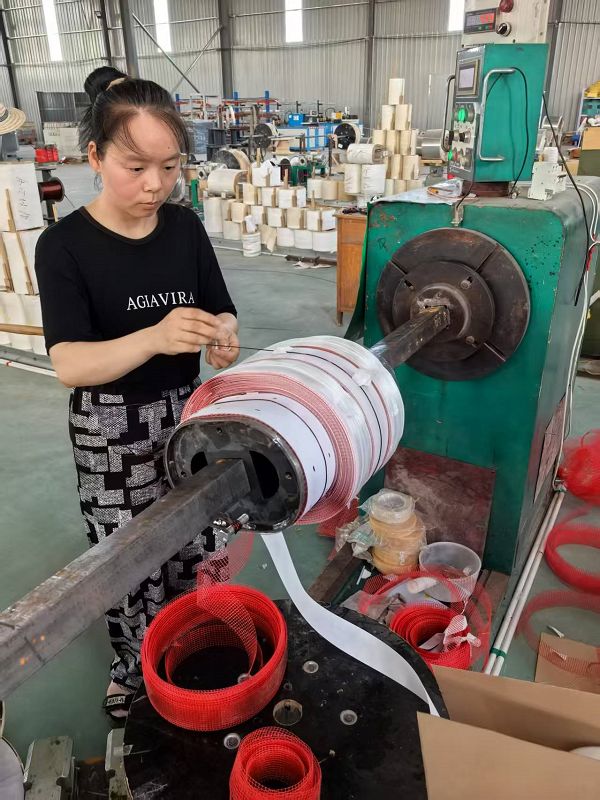

Montāža un kvalitātes kontrole
| Apstrādāt/pārbaudīt vienumu | Tehniskā metode un dati | Kvalitatīvs rezultāts un ietekme |
|---|---|---|
| Izolācijas skrīnings | 5000 V Megger tests tika piemērots visiem tinumiem pirms iepakošanas. | Apstipriniet augstu dielektrisko stabilitāti un novērš īssavienojumus. |
| Inducētā pārsprieguma pārbaude | Piemērots 2x nominālais spriegums paaugstinātā frekvencē atbilstoši IEC standartam. | Pārbauda pagriezienu izolācijas integritāti pret pārejošiem tīkla pārspriegumiem. |
| Siltuma uzraudzība | PT100 sensori pārbauda, vai pilnas-slodzes temperatūra nepārsniedz H klases ierobežojumus. | Novērš pārkaršanu, kā rezultātā tiek nodrošināta stabila nepārtraukta darbība. |
| Daļējas izlādes pārbaude | Mērījums veikts ar 1,3x nominālo spriegumu; izlādes līmenis Mazāks vai vienāds ar 10 pC. | Novērš lokālu izolācijas bojājumu, nodrošinot nulles agrīnas atteices. |
| Griezes momenta pārbaude | Visi kopņu savienojumi ir pievilkti, izmantojot kalibrētas digitālās griezes momenta atslēgas. | Novērš vaļīgos kontaktus, lai novērstu karstos punktus un spailes bojājumus. |
FAQ
J: Vai šis aprīkojums var darboties lielā{0}}augstuma vidēs?
A: Jā, konstrukciju var modificēt ar konkrētiem novērtējuma koeficientiem, lai tie droši darbotos virs 1000 metriem.
J: Kā rūpnīca nodrošina izejvielu atbilstību?

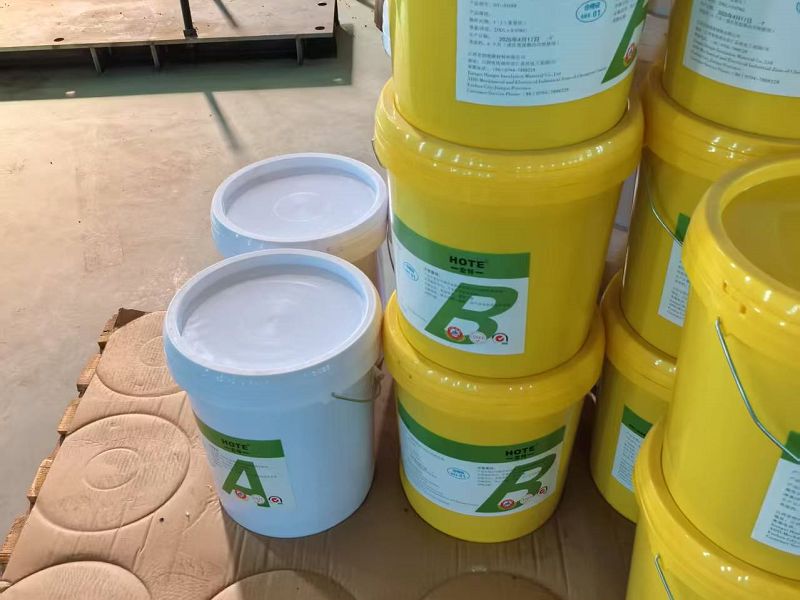

A: Visām izejvielām ir nepieciešami MTC. Mēs veicam ienākošo paraugu ņemšanas testus attiecībā uz vara vadītspēju, silīcija tērauda serdes zudumu (W/kg) un sveķu viskozitāti pirms ražošanas izlaišanas.
J: Kā aprīkojums tiek aizsargāts pret mitrumu jūras kravu pārvadājumu laikā?
A: Transformatori ir ievietoti tvaika -barjermaisos (alumīnija folijas vakuumiepakojumā) ar aprēķinātiem silikagēla desikantu daudzumiem, un pēc tam tiek piestiprināti IPPC-sertificētās, ISPM 15 prasībām atbilstošās, kuģošanai derīgās koka kastēs.
J: Vai pārvadāšanas laikā ir uzstādīti trieciena reģistratori?
A: Jā, ir pievienoti 3 asu trieciena reģistratori, lai uzraudzītu konstrukcijas paātrinājumu un mehāniskos triecienus transportēšanas laikā.
